Čo sú guľôčkové ložiská tenkého sekcie?

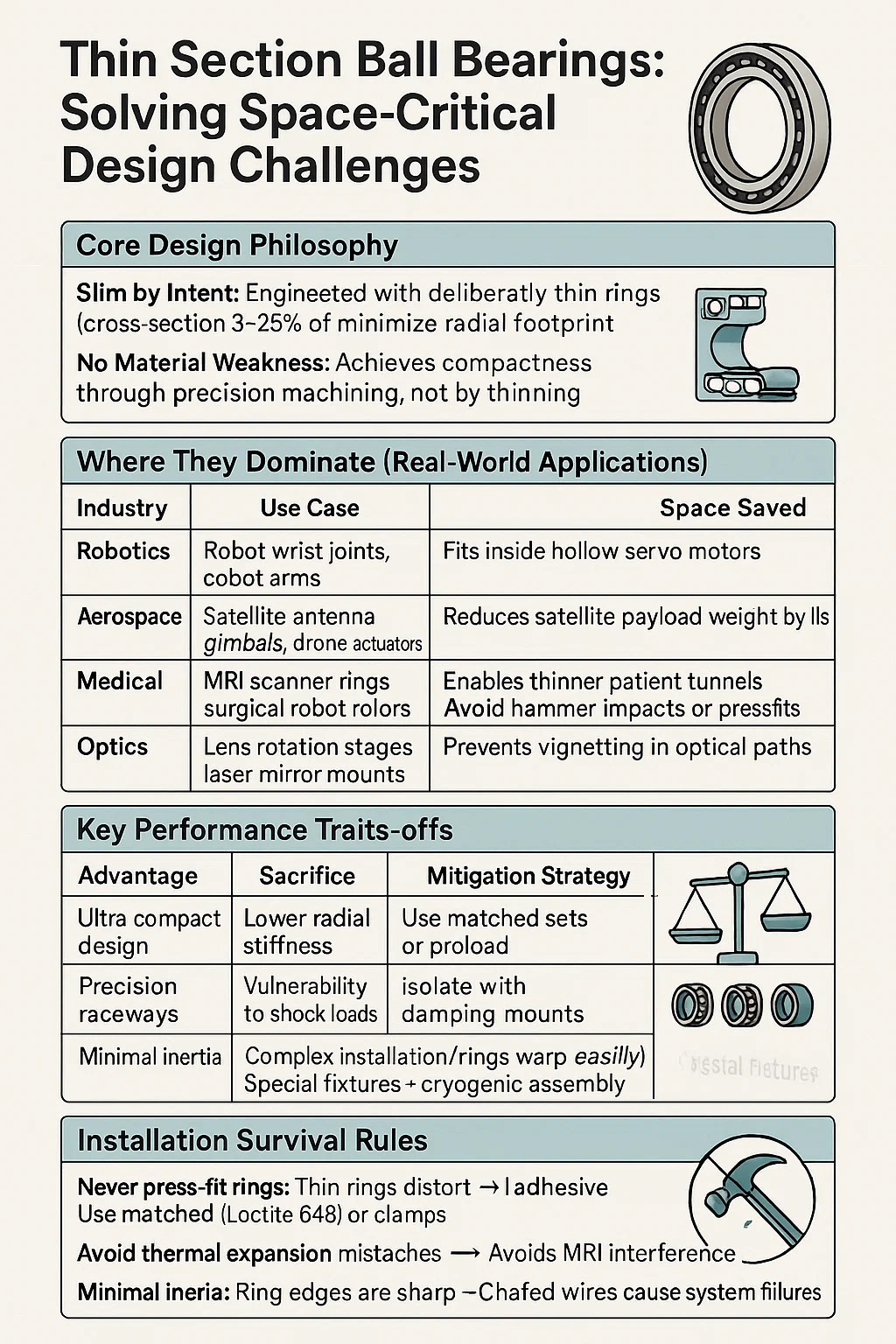

Tenké guľôčkové ložiská : Riešenie výziev na kritický dizajn

1. Filozofia základného dizajnu
„Slim By Intent“: Vykonané zámerne tenké krúžky (prierez 3–25% veľkosti vrtu), aby sa minimalizovala radiálna stopa.
Žiadna materiálová slabosť: Dosahuje kompaktnosť presným obrábaním, nie odstredením existujúcich ložísk.

2. Ak dominujú (aplikácie v reálnom svete)

3. Kľúčové výkonnostné vlastnosti
Účinnosť priestoru: pre 100 mm otvor, štandardné ložisko ≈ 140 mm OD; Tenká časť ≈ 110 mm OD.
Zníženie hmotnosti: o 50–70% ľahšie ako ekvivalentné štandardné ložiská.
Presné zameranie: zvyčajne tolerancia ACEC 5-povinná pre aplikácie citlivé na vyrovnanie.
Obmedzenie zaťaženia: Zvládne iba mierne radiálne zaťaženie - vyhnite sa nárazom kladivom alebo stlačením.

4. Kompromisy kritického inžinierstva

5. Materiálne možnosti určujú použitie
Chrome Steel (GCR15): Predvolené pre suché/čisté prostredia (napr. Labové vybavenie).
Nerezová oceľ (440 ° C): Lekárske/vonkajšie použitie - vyhýba sa rušeniu a korózii MRI.
Hybridná keramika: vysokorýchlostné CT skenery-nemagnetická elektrická izolácia.

6. Pravidlá prežitia inštalácie
NIKDY NASME NA NAHLADNÉ: Tenké krúžky skresľujú → Používajte lepidlo (Loctite 648) alebo svorky.
Vyhnite sa nesúladom tepelnej expanzie: Hliníkové puzdrá oceľové ložiská = väzba.
Káble/drôty Shield: Hrany krúžkov sú ostré - drôty s priepasťou spôsobujú poruchy systému.
